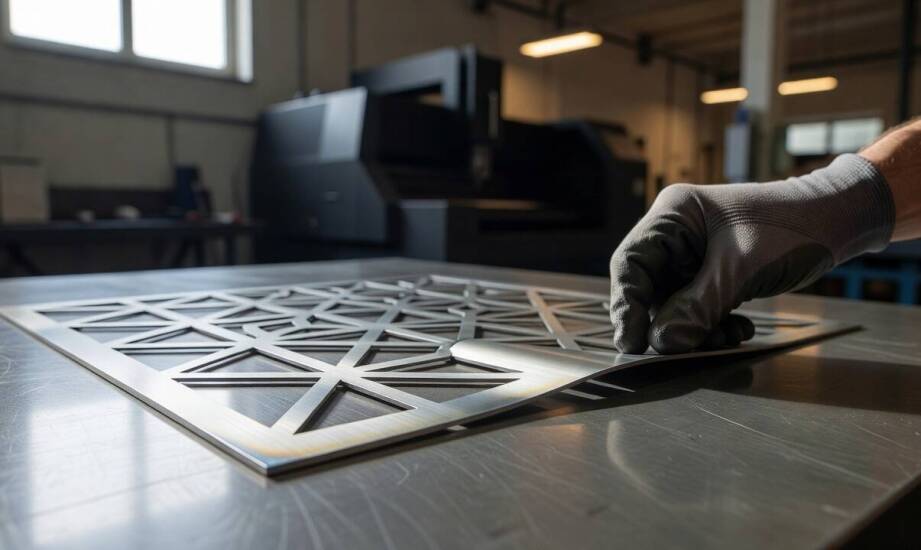

Dlaczego płytki stalowe po laserze tracą płaskość i kiedy trzeba zmienić technologię

Po wyjęciu z maszyny detal stalowy często wygląda na gotowy do dalszego montażu, jednak problem pojawia się chwilę później. Uwolniony z arkusza element zaczyna tracić płaskość, wygina się i przestaje pasować do reszty konstrukcji podczas prób skręcania lub spawania. Taka sytuacja dotyczy w szczególności cienkich blach, gdzie precyzyjne cięcie nie zawsze gwarantuje zachowanie idealnej geometrii w późniejszych etapach produkcji. Nawet najbardziej zaawansowane maszyny numeryczne nie oszukają praw fizyki, gdy w grę wchodzi działanie wysokich temperatur. Osiągnięcie płaskiego kształtu wymaga zrozumienia, jak energia cieplna przepływa przez stal i jakie siły uwalniają się po odcięciu detalu od reszty materiału.

Fizyczne przyczyny deformacji cienkich blach

Proces termiczny nierozerwalnie łączy się ze zjawiskiem rozszerzalności cieplnej. Lokalne nagrzanie materiału przez wiązkę lasera powoduje jego nagłe powiększenie objętości, a następnie gwałtowne kurczenie się podczas chłodzenia. Powstające w ten sposób wewnętrzne naprężenia resztkowe wyjątkowo silnie oddziałują na cienkie arkusze stalowe. Grubszy materiał posiada naturalną sztywność strukturalną, która opiera się deformacjom, natomiast cienka warstwa metalu z łatwością poddaje się nagromadzonym siłom. W efekcie gotowy detal wykrzywia się wzdłuż osi, chociaż same krawędzie cięcia pozostają idealnie równe i parametrycznie zgodne z rysunkiem.

Zjawisko paczenia nasila się w przypadku specyficznych kształtów ciętych elementów. Ryzyko przestrzennych odkształceń rośnie przy detalach o małej szerokości, dużych wycięciach wewnętrznych oraz bardzo gęstym układzie na arkuszu. Wąskie pasy metalu mają znikomą zdolność do bezpiecznego rozpraszania naprężeń termicznych. Liczne otwory wewnętrzne dodatkowo osłabiają nośność elementu i zatrzymują energię cieplną w mocno ograniczonym obszarze. Zbyt gęste układanie wielu małych elementów blisko siebie sprawia, że ciepło z jednego cięcia nie zdąży ujść, zanim głowica zacznie wypalać kolejny kontur.

Zarządzanie naprężeniami i dobór odpowiedniej technologii

Odpowiednie przygotowanie procesu produkcyjnego pozwala skutecznie zredukować niepożądane deformacje materiału. Wypalenie wszystkich otworów wewnętrznych przed rozpoczęciem cięcia zewnętrznego konturu uwalnia część naprężeń, gdy detal trzyma się jeszcze sztywnego arkusza bazy. Równie ważne pozostaje naprzemienne wycinanie elementów w różnych częściach stołu roboczego, co zapobiega kumulacji ciepła w jednej strefie. To właśnie dlatego cięcie płytek laserem wymaga starannego zaplanowania ścieżki narzędzia przez doświadczonego operatora.

W sytuacjach o podwyższonym ryzyku utraty geometrii kluczowy staje się dobór właściwej metody obróbki. W codziennej praktyce produkcyjnej firmy Proriser precyzyjna obróbka wymaga stałego monitorowania strefy wpływu ciepła (HAZ). W nowoczesnych wycinarkach laserowych obszar ten wynosi zazwyczaj od 0,1 do 0,5 milimetra, co przy większości elementów stalowych stanowi wartość pomijalną. Cięcie plazmą generuje strefę wpływu ciepła sięgającą od 1 do 3 milimetrów, co przy bardzo cienkich blachach drastycznie zwiększa ryzyko wygięcia krawędzi. Jeśli zachowanie idealnej płaskości cienkiego materiału stanowi bezwzględny priorytet, cięcie strumieniem wody całkowicie eliminuje powstawanie naprężeń termicznych dzięki pracy na zimno.

Niewielkie odkształcenia cienkich elementów można czasem zniwelować za pomocą mechanicznego prostowania na walcach. Taka operacja przynosi skutek, gdy wygięcie mieści się w zakładanych granicach tolerancji i nie utrudnia późniejszego montażu w gotowej maszynie. Jeśli detal pęka przy próbie prostowania lub odkształca się systematycznie w całej partii, stanowi to sygnał do zmiany technologii na cięcie wodne. Technologia laserowa daje doskonałe rezultaty przy sztywniejszych detalach, ale skrajnie cienkie blachy z dużą liczbą wycięć zawsze wymagają technologicznego kompromisu między szybkością procesu a zachowaniem idealnej płaskości.
